Estructura de la máquina y sistema de movimiento

La máquina adopta una configuración de pórtico rígido optimizada mediante análisis de elementos finitos (FEA).
●Eje X-: movimiento longitudinal de la mesa de trabajo
●Eje Y-: movimiento del sillín del travesaño
Eje ●Z-: movimiento vertical del cabezal del husillo
Esta estructura garantiza una distribución estable de la carga y minimiza la vibración durante operaciones de corte pesadas, mejorando tanto la vida útil de la herramienta como la calidad del acabado superficial.

Ventajas principales de ingeniería

Estructura optimizada FEA de alta-rigidez
Todo el bastidor de la máquina está diseñado mediante análisis de elementos finitos para garantizar-la rigidez, la resistencia a la deformación y la estabilidad del mecanizado a largo plazo bajo cargas pesadas.
Sistema de husillo de transmisión de engranajes de doble-velocidad
La caja de cambios del husillo proporciona:
●Par de torsión constante a baja-velocidad para-corte pesado
●Potencia constante de alta-velocidad para un acabado preciso
Esto permite una transición perfecta entre los procesos de mecanizado en desbaste y mecanizado fino.
Sistema de viga y ariete reforzados
●La estructura de guía escalonada de amplio- tramo mejora la resistencia a la flexión
●El gran-émbolo de sección con soporte de cuatro-lados garantiza un corte estable en condiciones de carga elevada
Sistema de husillo de alto-rendimiento
El sistema de husillo soporta:
●Operaciones de fresado, taladrado y mandrinado.
●Mecanizado de 5 caras con integración de cabezal angular
Opciones de configuración del husillo:
●Engranaje estándar-eje tipo BT50
●Sistema de husillo de precisión de alta velocidad-opcional
Sistema de guía lineal
●Sistema de guía lineal de rodillos de alta-rigidez (riel doble o cuádruple opcional)

Especificaciones técnicas

Artículo	Especificación
Modelo	GMC3025Z
Tipo de estructura	Pórtico fijo, mesa móvil
Viaje X/Y/Z	3000 × 2500 × 1000 mm (Personalizable)
Tamaño de la mesa	3000 × 2200 milímetros
Carga máxima de la mesa	15.000 kilos
Velocidad del husillo	Hasta 6000 RPM (transmisión de engranajes)
Potencia del husillo	22 / 26 kW opcional
Cono del husillo	BT50/BBT50
Sistema de guía	Guía lineal de rodillos (HIWIN / THK opcional)
Transmisión	Caja de cambios-de doble velocidad
Precisión de posicionamiento	±0,005 mm
Repetibilidad	±0,003 milímetros
Sistema CNC	Siemens 840D / FANUC 31i-B / Mitsubishi M80
Revista de herramientas	24–60 herramientas (opcional)

Aplicaciones industriales

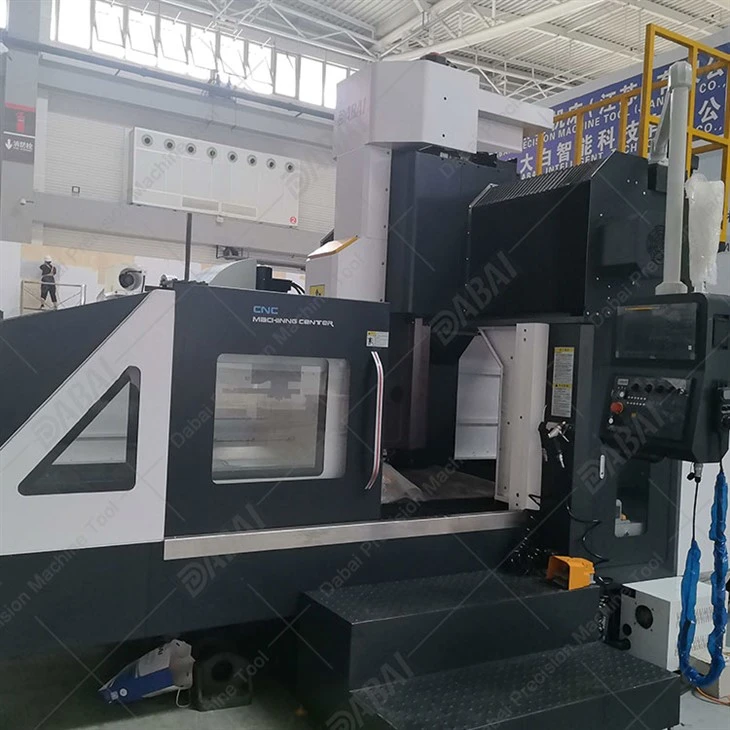

El centro de mecanizado de pórtico CNC GMC3025Z se utiliza ampliamente en:
●Componentes estructurales de la aviación civil.
●Bloques de motor, piezas de chasis y moldes para automóviles.
●Equipos de generación de energía y potencia.
●Partes estructurales de maquinaria pesada.
●Fabricación de moldes de precisión.
●Grandes componentes metálicos ferrosos y no-ferrosos
Es especialmente adecuado para piezas-de gran escala que requieren tanto un mecanizado de desbaste pesado como un acabado de alta-precisión.

Requisitos de integración de la línea de producción

Para ayudar a los compradores a evaluar la compatibilidad de fábrica, la máquina requiere:
●Espacio del piso: aproximadamente. 8–12 metros de área de instalación (según la configuración)
●Cimentación: Se requiere una cimentación de hormigón armado para estabilidad de cargas pesadas.
●Fuente de alimentación: Energía industrial trifásica (personalizable por región)
●Suministro de aire: Se requiere un sistema de aire comprimido para el cambio de herramientas y el sistema de husillo.
●Operación: 1 o 2 operadores para la línea de producción estándar
Esta máquina está diseñada para su integración en líneas de producción industriales medianas-a-grandes.

Opciones de personalización de la máquina

●Sistemas CNC: Siemens / FANUC / Mitsubishi
●Configuraciones de velocidad y par del husillo
●Recorrido extendido para piezas de trabajo de gran tamaño
●Cambiador automático de herramientas (ATC 24–60 herramientas)
●Cabezal angular para mecanizado de 5 caras
●Tamaño de mesa personalizado y capacidad de carga
●Interfaz de automatización para la futura integración de robots

Control de calidad y verificación de ingeniería

Cada centro de mecanizado de pórtico CNC GMC3025Z se fabrica bajo estrictos sistemas de calidad certificados ISO-y se somete a una inspección completa antes del envío.

Certificaciones

Sistema de Gestión de Calidad ISO 9001

Sistema de Gestión Ambiental ISO 14001

Sistema de Seguridad y Salud Ocupacional ISO 45001

Certificación CE

CE-Certificate

Proceso de prueba

Calibración de la precisión geométrica del interferómetro láser.
Prueba de equilibrio dinámico del husillo.
Prueba de funcionamiento continuo de 72 horas con carga completa-
Informe de inspección completo entregado con la máquina.

Sistema de protección de embalaje y exportación

Para garantizar un transporte internacional seguro:
Tratamiento antioxidante inhibidor de corrosión al vacío (VCI) aplicado a todas las superficies metálicas.
Embalaje sellado-a prueba de humedad para transporte marítimo-de larga distancia
Exportación-fumigación de grado-caja de madera gratuita
Refuerzo de estructura de acero-resistente a los golpes
Diseño profesional de carga de contenedores para evitar daños por movimiento.

Sistema de servicio postventa-

Garantía de 12 meses (componentes mecánicos y eléctricos)
Soporte técnico de por vida
Asistencia remota para la resolución de problemas
Suministro de piezas de repuesto garantizado para un funcionamiento-a largo plazo
Instalación y puesta en marcha in situ-opcionales
Capacitación del operador disponible a pedido.

Product-Testing

Product-Details8

Preguntas frecuentes

P: ¿Cuál es el tiempo de entrega?

R: El tiempo de entrega estándar es de 30 a 60 días, según la configuración y el nivel de personalización.

P: ¿Qué condiciones de pago están disponibles?

R: Admitimos T/T, L/C a la vista y depositamos + saldo antes del envío.

P: ¿Cuál es la cantidad mínima de pedido?

R: La MOQ es 1 juego para todas las configuraciones.

P: ¿Admite la personalización OEM/ODM?

R: Sí, está disponible la personalización completa de la estructura, el husillo, el sistema de control y la automatización.

P: ¿Qué términos comerciales apoya?

R: EXW, FOB, CIF y CFR están disponibles según los requisitos del comprador.

P: ¿Cómo se garantiza la precisión del mecanizado?

R: Cada máquina se somete a calibración láser, pruebas de husillo y 72-horas de funcionamiento continuo antes del envío.

P: ¿Qué materiales puede procesar esta máquina?

R: Piezas estructurales de hierro fundido, acero al carbono, acero aleado y aluminio de gran tamaño.

P: ¿Puede soportar cortes-de alta resistencia?

R: Sí, el sistema de caja de cambios-de doble velocidad está diseñado específicamente para cortes pesados y mecanizado con cargas elevadas-.

P: ¿Ofrecen soporte de instalación?

R: Sí, se encuentran disponibles orientación remota y servicios de instalación en el sitio-opcionales.

Consulta ahora

El centro de mecanizado de pórtico CNC GMC3025Z se puede personalizar completamente de acuerdo con sus requisitos de producción, el tamaño de la pieza de trabajo y las necesidades de precisión de mecanizado.
Póngase en contacto con nuestro equipo de ingeniería de aplicaciones para recibir:
●Propuesta técnica personalizada
●Análisis de compatibilidad de diseño de fábrica
●Presupuesto detallado en 24 horas
●Recomendación de solución de mecanizado
